パンチングデザイナー

画像、図形に穴を割り付けるシステム

【特徴】

  1. CADで作図した図形に穴を自動で割り付けます。
  2. 画面を階調に分けて、階調ごとに設定した大きさの異なる穴を配置することができます。
  3. 作成穴データをDXFデータに出力できます。

【カラー写真に穴を配置】

変換前
カラー写真に穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア
変換後
カラー写真に穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア


【白黒の写真の絵に穴を配置】

変換前
白黒の写真の絵に穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア
変換後
白黒の写真の絵に穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア


【CADで作図した枠の中に穴を配置】

変換前
CADで作図した枠の中に穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア
変換後
CADで作図した枠の中に穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア


【フォントを『ベクトル名人』で変換し、穴を配置】

変換前
フォントを『ベクトル名人』で変換し、穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア
変換前
フォントを『ベクトル名人』で変換し、穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア


【墨文字の黒い部分に穴を配置】

変換前
墨文字の黒い部分に穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア
変換後
墨文字の黒い部分に穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア


【鉛筆の黒い部分に穴を配置】

変換前
鉛筆の黒い部分に穴を配置, 割付前, パンチングデザイナー, パンチングメタル, ソフトウェア
変換後
鉛筆の黒い部分に穴を配置, 割付後, パンチングデザイナー, パンチングメタル, ソフトウェア

※割付範囲を指定しています


【流れ】

流れ, 作業工程, パンチングデザイナー

【割付パターン】

  1. ピッチを指定
    割り付ける穴同士のピッチ(配置間隔)を設定します。
    「X値とY値」または「X値と角度」による設定が可能です。
    ピッチを指定, パンチングデザイナー

  2. 変換する階調の指定
    割り付ける穴の階調数を設定します。

    変換階調, パンチングデザイナー

  3. 階調ごとに穴の径を指定
    割り付ける穴の直径を設定します。
    階調ごとに穴の径を指定, パンチングデザイナー
    1. 範囲に割り付ける穴や、2階調の黒色に割り付ける穴の直径を設定します。
    2. 写真などに割り付ける穴の直径を設定します。
      明暗を8階調または10階調に分けて、設定した穴の直径で配置します。
      穴を割り付けたくない階調には0を設定します。



【穴割付】

配置, 平行, 千鳥, 千鳥(小穴全面割り付け), パンチングデザイナー

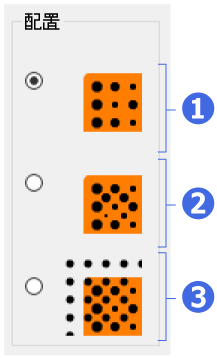

  • 配置を指定
    割り付ける穴の配置方法を指定します。
    1. 平行
      穴が平行に配置されるように割り付けます。
    2. 千鳥
      穴が千鳥に配置されるように割り付けます。
    3. 千鳥(小穴全面割り付け)
      穴が千鳥に配置されるように割り付けます。
      ビットマップ画像上の割り付け範囲でない部分に対しても、平行に穴径の穴を割り付けます。
1. 平行
サンプル, 配置, 平行, パンチングデザイナー, パンチングメタル, ソフトウェア
2. 千鳥
サンプル, 千鳥, 平行, パンチングデザイナー, パンチングメタル, ソフトウェア
3. 千鳥(小穴全面割り付け)
サンプル, 千鳥(小穴全面割り付け), 平行, パンチングデザイナー, パンチングメタル, ソフトウェア

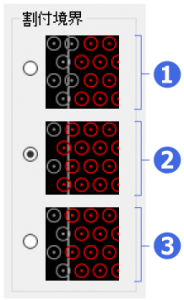

割付境界, 範囲内, 範囲掛, 中心, パンチングデザイナー

  • 割付境界
    割り付ける穴の配置方法を指定します。
    1. 範囲内
      穴全体が範囲内にあれば割り付ける。
    2. 範囲掛
      穴の一部が範囲内に掛かれば割り付ける。
    3. 中心
      穴の中心が範囲内にあれば割り付ける。
1. 範囲内
サンプル, 割付境界, 範囲内, パンチングデザイナー, パンチングメタル, ソフトウェア
2. 範囲掛
サンプル, 割付境界, 範囲掛, パンチングデザイナー, パンチングメタル, ソフトウェア
3. 中心
サンプル, 割付境界, 中心, パンチングデザイナー, パンチングメタル, ソフトウェア



【塗りつぶし】

穴の表示は塗りつぶし有無を選択できます。

無し
塗りつぶし, 無し, パンチングデザイナー, パンチングメタル, ソフトウェア
有り
塗りつぶし, 有り, パンチングデザイナー, パンチングメタル, ソフトウェア



【体験版】

無償にて体験版をご用意しております。



ご自由にダウンロードしてお使いください。



体験版ダウンロードはこちら

【動作環境】

OS Windows 7, 8, 8.1, 10, 11
CPU Intel Celeron プロセッサ 以上  または互換プロセッサー
メモリ 各OSのシステム要件に準拠
ディスプレイ解像度 1024 × 768以上

* お客様による自作PCおよびカスタマイズPCでは正常に動作しない場合がございます。
