Design-P

タレットパンチ用 デザインパンチシステム

【特徴】
  1. CADで作図した図形に穴を配置することができます。
  2. 写真を階調に分けて、階調ごとに設定した大きさの違う穴を配置することができます。
  3. 線で表現したような白黒の絵に穴を配置することができます。
  4. NCT用NCデータを出力することができます。
     ・特型(クラスタパンチ)を使用したデータを出力することができます。
     ・長いNCデータは分割して出力することができます。
     ・同じ穴径は、設定したヒット数で金型の交換ができます。
     ・金型ごとに加工方向を設定できます。
     ・VIPROS用のMコードが出力できます。
     ・つかみ換えができます。
     ・G69(ニブリング)の出力ができます。
  5. 作業指示書の出力ができます。
  6. 穴は塗りつぶしの表示ができます。

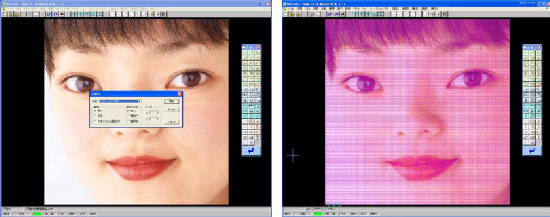

【カラー写真に穴を配置】
Deding-P_1

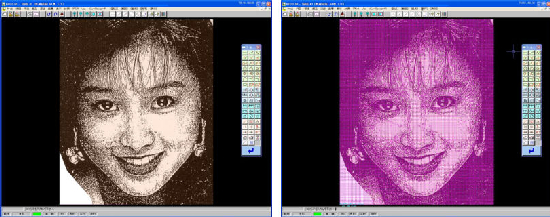

【白黒の線図の絵に穴を配置】
Deding-P_2

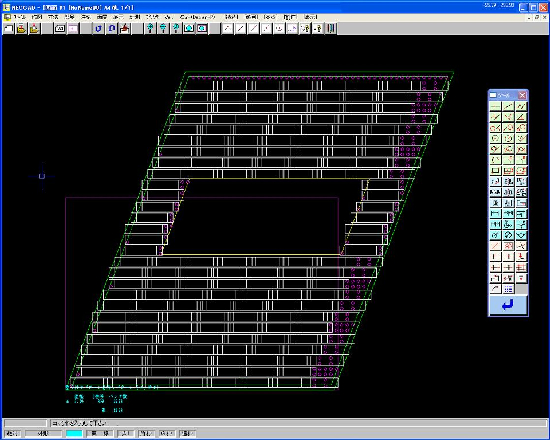

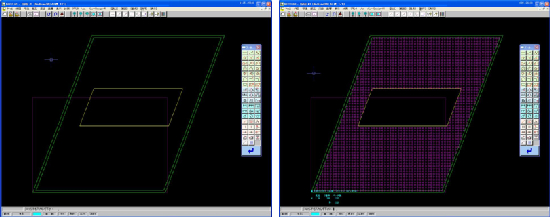

【CADで作図した枠の中に穴を配置し、特型を割り付け】
Deding-P_3 Deding-P_6

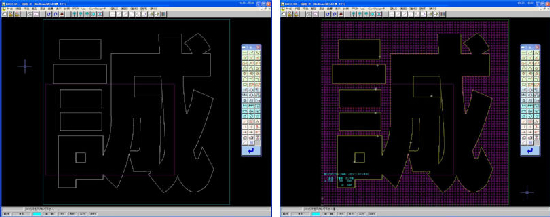

【フォントを『ベクトル名人』で変換し、穴を配置】
Deding-P_4

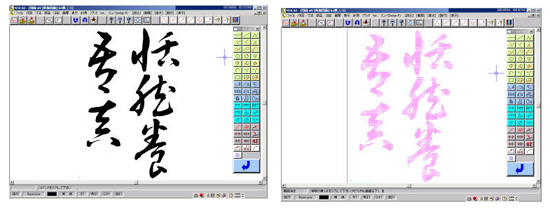

【墨文字の黒い部分に穴を配置】
Deding-P_5
【動作環境】
OSWindows 2000, XP, Vista(32bit/64bit), 7(32bit/64bit), 8,8.1(32bit/64bit), 10(32bit/64bit)
CPUIntel Core, Pentium, Celeronシリーズ 1GHz以上 または互換プロセッサー
メモリ512MB以上
ディスプレイ解像度1024 × 768以上
* お客様による自作PCおよびカスタマイズPCでは正常に動作しない場合がございます。
